Саморобний гаджет. Частина 2 - Світильник

2 коментарів:
Переобладнання сувенірного світильника для живлення від USB  —  саморобний гаджет.

 Більшість USB гаджетів  —  звичайні іграшки, у яких замість живлення від батарейок, встановили USB шнур. Виходи передачі даних у такому випадку не задіюють, у них немає потреби.
 Якщо ви здатні  зробити саморобку з живленням від батарейок  —  для вас не стане проблемою підключити її до USB, зробивши "високотехнологічною". Єдине, про що не треба забувати, повторюсь, напруга живлення   —  5 вольт, максимальний струм споживання  —  500 міліампер.
 Шнур ми вже зробили. Вносимо зміни до конструкції світильника.




Робота

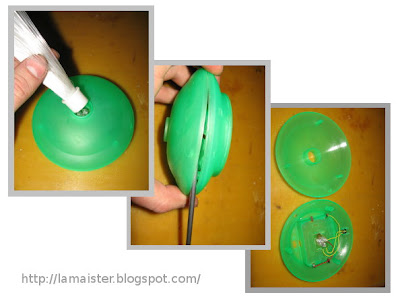

Мал.1 Розбираємо світильник роз'єднавши дві половинки за допомогою викрутки або ножа.

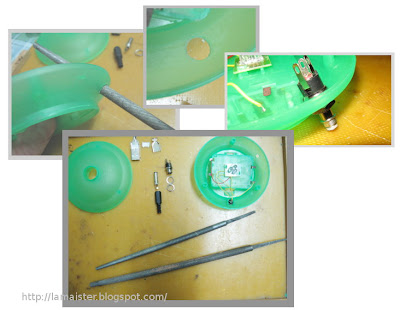

Мал.2 Малим напільником розточуємо отвір під гніздо живлення
 У корпусі світильника вже є готовий прямокутний отвір, його видно на світлині (Мал.2) мені залишалось лише трохи розточити отвір по діаметру гнізда живлення.
 Встановлюєм гніздо роз'єма. "Видзвонюєм" контакти гнізда (з'ясовуємо що є що згідно схеми) :

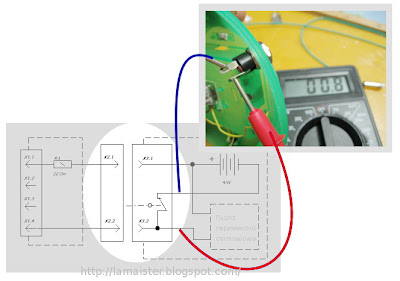

Мал.3 Перевіряємо гніздо. При підключеному USB шнурі живлення має подаватися на плату

Мал.4 Але живлення від батарейок має бути відключене

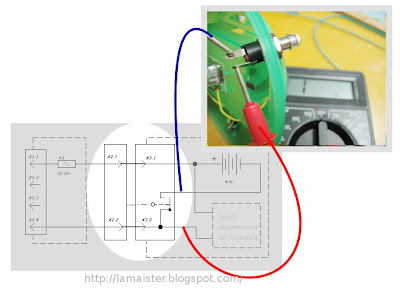

Мал.5 При відключеному шнурі  —  живлення подається від батареї

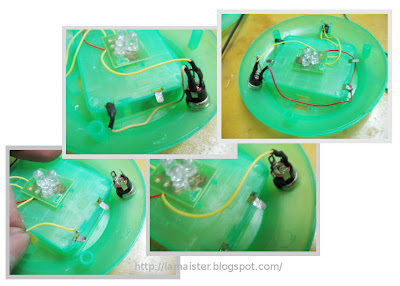

Мал.6  Збираємо схему

Мал.7 Стандартний штекер не підійшов би...

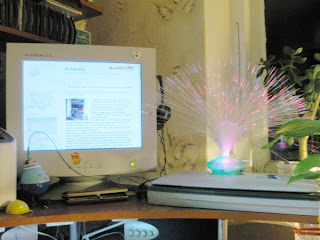

Мал.8 Підключаєм до USB. Насолоджуємось
Світильничок, що не один рік збирав пилюку по закутках, тепер кожного вечора радує мене своїм ніжним світлом.
