Світильник для клавіатури

2 коментарів:

День короткий. Швидко сутеніє. Саме час подумати про комфортне освітлення клавіатури. Або навчитися сліпому набору.
Особисто я вибрав перше.
Перевага саморобних речей - їх робиш під власні потреби, з урахуванням своїх уподобань.
Для виготовлення світильника я взяв частини від ліхтарів китайського виробництва. Такі у нас продавали у крамничках "все по 10 гривень", саме за ці 10грн. .
Цікаво, купуючи світлодіоди нарізно виходило дорожче. Не думаю що справа у якості, продукт все той же, китайський. У продавців трапляються вироби з механічними пошкодженнями ( розбиті :) ), якщо домовитись ( ми все одно будемо ліхтарі "ламати" ) вийде майже задарма :) .

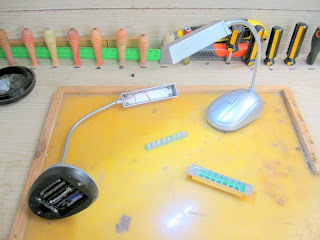

Беремо верхню частину з вісьмома світлодіодами, розбираємо.
Перевертаємо світловідбивач, він, для направленого світла світлодіодів потрібен як зайцю стоп-сигнал :) , вставляємо плату з світлодіодами з протилежного боку світловідбивача. Світловідбивач перетворився на корпус світильника.
Якщо плата з світлодіодами не влазить, трошки, з країв підріжемо бокорізами.
Обрізаємо різаком непотрібні тепер штифти.
робимо отвір для проводів живлення, бажаючі можуть просвердлити, я проплавив паяльником, обрізав облой різаком, підрівняв надфілем.
Ось що в мене вийшло:
потрібно два таких, третій я зробив з корпуса, у якому поміщалася плата з світлодіодами та світловідбивач, розмістивши у ньому вимикача.
Отвір для вмикача, у моєму випадку, утворився від зламаного кріплення стійки, залишалось лише підрівняти краї.
Плату з світлодіодами довелось вкоротити на 2 шт.
Отвори робимо наколюючи місця навпроти кожного світлодіоду шилом, а далі, або "висвердлюємо" ножицями, або проплавляєм паяльником. В такий же спосіб робим отвір під провід живлення.
На сьогодні все.
Далі буде трохи про характеристики світлодіодів. Пайку. Сборку світильника.

2 коментаря

Яна :

оригінально :) я б такого ніколи сама не зібрала, тим більше не спаяла б :) але досить цікаво читати :)
до речі, заміною може стати звичайна USB LED Light, але вона не надто потужна

ivanko :

Насправді нічого складного, просто це більше орієнтовано на чоловічу аудиторію :) .
Я знаю про USB LED Light, існують і досить потужні моделі, на 20 світлодіодів. Але, не завжди є можливість сильно навантажувати USB, та і ліхтарі мені дісталися майже даром.
Були б вони цілими, з неушкодженими корпусами, я, можливо, допаяв би шнури і підключив, або до USB, або до блоку живлення комп'ютера.
Але те, що вийшло, самому сподобалось.
