Ремонтуємо китайську гірлянду з електрoнним перемикачем.

7 коментарів:
 Традиційно, під новий рік, виникає питання - що робити з електричною гірляндою, яка перестала світити.
  Років двадцять тому питання не було, кожен, в міру своєї обізнаності, лагодив, або просив знайомого електрика полагодити гірлянду.
 Витягнути лампочку, "продзвонити", знайти та замінити ту, що перегоріла, було справою хвилин.
 Але дідько приніс китайців з їхньою над дешевою разовою продукцією. Відтоді доводиться регулярно роз'яснювати - дешевше купити вам нову, ніж мордуватися.
 Розуміли. Справді, при вартості максимум у двадцять гривень, краще купити нову.
 І от криза.
 Цей допис для охочих зекономити .
 Одразу зауважу, на мою думку, братися до ремонту варто лише за наявності не менше двох несправних гірлянд (одну використовуємо на запчастини), або, якщо маєте запаси лампочок та іншого електроприладдя, яке не знаєте куди подіти.

 Для початку - основи основ.



Так на електричних схемах позначають лампи розжарювання.
  У більшості електричних гірлянд лампочки  з'єднані послідовно, так, що струм проходить послідовно через кожну з ламп.


Для простоти припустимо, що у нас є 10 лампочок на 22 вольти кожна. Номінальний струм лампочки, його позначають поряд з напругою - 90 мА. Номінальний струм вказує, який струм тектиме через лампочку, при її живленні номінальною напругою. Якщо перемножити номінальний струм та напругу живлення матимемо потужність лампочки.

P = Uном ⋅ Iном    ( 0.09 ⋅ 22 = 1,98 Вт )

Іноді замість струму вказують потужність, оскільки ці величини взаємопов'язані

Iном = P / Uном

 Просто дивуєшся, чому так багато людей, міняючи одну з з'єднаних послідовно лампочок, звертають увагу лише на напругу, не зважаючи ні на потужність, ні на номінальний струм.
 Це стосується не лише гірлянд. Часто послідовно з'єднують лампочки у інкубаторах, іноді так з'єднують нагрівальні елементи ( ТЕН ) .
 Відбувається ось що:

 Якщо ми з десяти лампочок поставимо одну більшої потужності, на номінальний струм 2 ампери , відповідно, опір цієї лампи буде меншим, струм через електричне коло зросте.
 Наша лампа не світить, падіння напруги на ній лише трохи більше вольта, струм набагато менший від потрібних двох амперів. Натомість, всі інші лампочки світять яскравіше, струм і напруга на них перевищує номінальні.
 Коли ж ми замінемо одну з лампочок на лампу меншої потужності, наприклад, з номінальним струмом 20 міліамперів :

Маємо струм електричного кола 60 міліамперів , на лампочках занижена напруга, і лише на нашій лампі біля 66 вольтів при струмі втричі більшому від номінального. Гарна була лампочка...
 Перегорівши, лампочка розірвала електричне коло.
Наголошую, у всіх прикладах лампочки на 22 вольта замінювались виключно 22 вольтними .
 Проте, ми маємо можливість замінити одну 22 вольтну , на дві, з'єднані послідовно, наприклад на 10 та 12 вольт :

У цьому випадку керуватися слід лише номінальним струмом лампочок. Потужність буде різною.
  Зрозумівши принцип, не складно підібрати необхідні лампочки, з тих, що є в наявності, використовуючи паралельне й послідовне з'єднання. Закони Ома та Кірхгофа вам в поміч.


 Перш ніж шукати перегорілу лампочку, варто перевірити, чи працює взагалі перемикач гірлянд:


Зеленим,  виділено те, що знаходиться у коробочці. Ромб VD1- VD4 - випрямлювач, схема живиться постійним струмом. Електронні ключі підключають гірлянди.

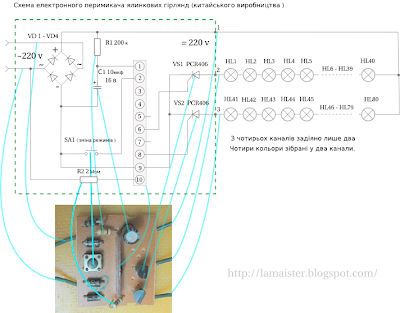

Принципова схема

Більшість перемикачів гірлянд, які мені траплялися, побудовані за подібною схемою.
Відмінності мінімальні, наприклад, в наведеній схемі не задіяні два виходи мікросхеми (5,7). На світлині видно місце під електронні ключі, в якості яких використовують тиристори.
 Можливі три ситуації:
 1.   Гірлянда світить весь час - тут зрозуміло, проблема або у тиристорі (VS1,VS2) , або у мікросхемі. Беремо до рук паяльника і міняємо місцями тиристори (важливо не переплутати виводи, впаяти "як було") , якщо тепер не вимикається інша гірлянда, шукаємо тиристор на заміну.

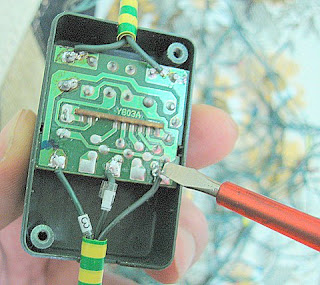

 2.  Одна гірлянда не світить, можна так само, поміняти місцями гірлянди, перепаявши проводи 2 та 3 (на схемі) . А можна, просто обережно, викруткою з ізольованою ручкою, закоротити вивід аноду з катодом тиристора, як показано на світлині

Гірлянда не світиться, справа у гірлянді.


Гірлянда засвітилася — пошкоджено тиристор, або мікросхему.
 Одразу даю параметри тиристора:

  Міняти варто на більш потужний.

 3. Жодна гірлянда не світить.
Перемикачі, де б вийшов з ладу діодний міст VD1 - VD4 мені не траплялись. Замикаючи анод з катодом тиристора ми вже перевірили міст. Можливо в обох гірляндах перегоріли лампочки, тут потрібна продзвонка.
Резистори R1 та R2 мають бути без тріщин та підпалин, конденсатор С1 (циліндрик) не повинен бути роздутим.
Наступний допис буде про те як знаходити перегорілі лампочки у гірлянді та як їх замінити. До завтра.
